使用 cycler 进行样式设置

演示自定义属性循环设置以控制多线图的颜色和其他样式属性。

注意

有关 cycler API 的更完整文档可在此处找到。

此示例演示了两种不同的 API

1. 设置指定默认属性循环的 rc 参数。这会影响所有后续的 Axes（但不包括已创建的 Axes）。

2. 为单对 Axes 设置属性循环。

from cycler import cycler

import matplotlib.pyplot as plt
import numpy as np

首先，我们将生成一些示例数据，在本例中，是四条偏移的正弦曲线。

x = np.linspace(0, 2 * np.pi, 50)
offsets = np.linspace(0, 2 * np.pi, 4, endpoint=False)
yy = np.transpose([np.sin(x + phi) for phi in offsets])

现在 yy 的形状为

print(yy.shape)

(50, 4)

因此 yy[:, i] 将为您提供第 i 条偏移的正弦曲线。让我们使用 matplotlib.pyplot.rc() 设置默认的 prop_cycle。我们将通过将两个 cycler 相加 (+) 来组合一个颜色 cycler 和一个线型 cycler。有关组合不同 cycler 的更多信息，请参阅本教程的底部。

default_cycler = (cycler(color=['r', 'g', 'b', 'y']) +
                  cycler(linestyle=['-', '--', ':', '-.']))

plt.rc('lines', linewidth=4)
plt.rc('axes', prop_cycle=default_cycler)

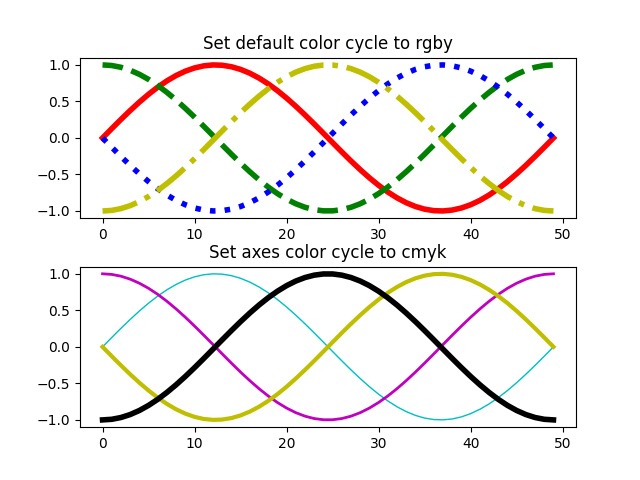

现在我们将生成一个包含两个 Axes 的图，一个在另一个上面。在第一个 Axes 上，我们将使用默认 cycler 进行绘图。在第二个 Axes 上，我们将使用 matplotlib.axes.Axes.set_prop_cycle() 设置 prop_cycle，这只会为该 matplotlib.axes.Axes 实例设置 prop_cycle。我们将使用第二个 cycler，它结合了颜色 cycler 和线宽 cycler。

custom_cycler = (cycler(color=['c', 'm', 'y', 'k']) +
                 cycler(lw=[1, 2, 3, 4]))

fig, (ax0, ax1) = plt.subplots(nrows=2)
ax0.plot(yy)
ax0.set_title('Set default color cycle to rgby')
ax1.set_prop_cycle(custom_cycler)
ax1.plot(yy)
ax1.set_title('Set axes color cycle to cmyk')

# Add a bit more space between the two plots.
fig.subplots_adjust(hspace=0.3)
plt.show()

在 matplotlibrc 文件或样式文件中设置 prop_cycle

请记住，自定义 cycler 可以在您的 matplotlibrc 文件或样式文件 (style.mplstyle) 中通过 axes.prop_cycle 进行设置

axes.prop_cycle : cycler(color='bgrcmyk')

循环通过多个属性

您可以添加 cycler

from cycler import cycler
cc = (cycler(color=list('rgb')) +
      cycler(linestyle=['-', '--', '-.']))
for d in cc:
    print(d)

结果是

{'color': 'r', 'linestyle': '-'}
{'color': 'g', 'linestyle': '--'}
{'color': 'b', 'linestyle': '-.'}

您可以相乘 cycler

from cycler import cycler
cc = (cycler(color=list('rgb')) *
      cycler(linestyle=['-', '--', '-.']))
for d in cc:
    print(d)

结果是

{'color': 'r', 'linestyle': '-'}
{'color': 'r', 'linestyle': '--'}
{'color': 'r', 'linestyle': '-.'}
{'color': 'g', 'linestyle': '-'}
{'color': 'g', 'linestyle': '--'}
{'color': 'g', 'linestyle': '-.'}
{'color': 'b', 'linestyle': '-'}
{'color': 'b', 'linestyle': '--'}
{'color': 'b', 'linestyle': '-.'}
